三偏心多層次金屬硬密封蝶閥

三偏心多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進，加工精湛。本產品自閥體、蝶扳、多層次閥座、閥桿、傳動機構等主要部件組成。

三偏心多層次金屬硬密封蝶闌廣泛應用于介質溫度 ≤ 650℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上，作調節流量和截斷流體之用．密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展的方向。

由于本產品蝶闡采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無摩擦、無干涉、加之密封材料的優化配置，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

其主要特點如下：1、開啟力矩小，顯活方便，省力節能。2、三維編心結構，使蝶根越關越緊，其密封性能可靠，達到無泄漏。3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

設計與制造

法蘭連接

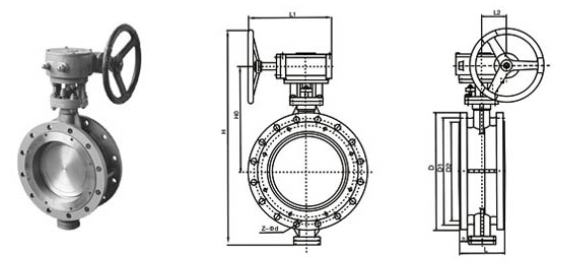

結構長度

試驗與檢驗

GB/T 12238

GB/T9113.1 GB/T9113.2

GB/T 9115.1 GB/T 9115.2 HG20592

GB/T 12221

GB/T 13927

公稱通徑	DN(mm)	50-2000				50-500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	<0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard)
適用溫度	碳鋼 : -29℃~425℃　　不繡鋼 :-40℃~600℃
適用介質	空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動
