硬碰硬旋球閥
硬碰硬旋球閥,雙向流硬碰硬旋球閥主要用來對介質進行截?cái)嗯c調節，這部分硬碰硬旋球閥在整個系統中所占比重大、用量多，要求硬碰硬旋球閥經久耐用性價比高，同時應能在介質正向流時進行調節與載斷，在壓差變換或檢修時又可以防止介質倒流，即擁有雙向切斷功能。日前，這部分閥在管網系統上，硬碰硬旋球閥主要應用的有截止閥、閘閥、蝶閥以及球閥。
目錄
產品概述與用途
雙向流硬碰硬旋球閥主要用來對介質進行截?cái)嗯c調節，這部分硬碰硬旋球閥在整個系統中所占比重大、用量多，要求硬碰硬旋球閥經久耐用性價比高，同時應能在介質正向流時進行調節與載斷，在壓差變換或檢修時又可以防止介質倒流，即擁有雙向切斷功能。日前，這部分閥在管網系統上，硬碰硬旋球閥主要應用的有截止閥、閘閥、蝶閥以及球閥。
工作原理
1、主要類型：本閥門的主要類型有：蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于有壓力氣源和壓力液源的場合。
2、工作作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是閥芯三次曲面的切面（見圖），因而其結合十分完美。有適 應（中心自動定位重合）和補償磨損功能因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實 際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。打開各不同角度變化圖：雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓 力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密 封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之 密封良好。
驅動方式
連接型式
雙向流硬碰硬旋球閥驅動方式 | |||||
驅動方式 | 手動 | 蝸桿 | 液動 | 電動 | 氣動 |
型號 | GWXDF207 | GWXDF3207 | GWXDF7207 | GWXDF9207 | GWXDF6207 |
型號 | GWXDF204 | GWXDF3204 | GWXDF7204 | GWXDF9204 | GWXDF6204 |
密封面材料
雙向流硬碰硬旋球閥殼體材料 | ||||||
代號 | Z | Q | C | I | P | R |
材料 | 灰鑄鐵 | 球墨鑄鐵 | WCB | 1Cr5Mo、ZG1Cr5Mo | 1Cr18Ni9Ti ZG1Cr18Ni9Ti | 1Cr18Ni12MoTi、 ZG1Cr18Ni12MoTi |
公稱壓力
雙向流硬碰硬旋球閥技術性能規范 | ||||||
公稱通徑 | 公稱壓力（Mpa） | 試驗壓力（Mpa） | 適用溫度（℃） | 適用介質 | ||
殼體強度試驗 | 正向密封試驗 | 反向密封試驗 | ||||
DN50~3000mm | 0.6 | 0.9 | 0.66 | 0.66 | 未注明為0~80℃可生產0~200℃ | 清水、污水、油品等 |
1.0 | 1.5 | 1.1 | 1.1 | |||
1.6 | 2.4 | 1.76 | 1.76 | |||
2.5 | 3.75 | 2.76 | 2.76 | |||
4.0 | 6.0 | 4.4 | 4.4 | |||
技術性能規范
雙向流硬碰硬旋球閥主要設計制造標準 | ||
標準內容 | 標準號 | 標準名稱 |
法蘭標準 | GB/T9113-2000 | 整體鋼制管法蘭 |
GB/T17241.6-1998 | 整體鑄鐵管法蘭 | |
結構長度標準 | GB/T1221-2005 | 金屬閥門結構長度 |
壓力試驗標準 | GB/T13927-1992 | 通用閥門壓力試驗 |
JB/T9092-1999 | 閥門的試驗檢驗 | |
結構設計標準 | GB/T12237-1989 | 通用閥門法蘭和對焊連接鋼制球閥 |
GB/T12238-1989 | 通用閥門法蘭和對夾連接蝶閥 | |
使用材料標準 | GB/T12226-1989 | 通用閥門灰鑄鐵件技術條件 |
GB/12227-1989 | 通用閥門球墨鑄鐵技術條件 | |
GB/T12229-1989 | 通用閥門碳素鑄件技術條件 | |
GB/T12230-1989 | 通用閥門奧式體鋼鑄件技術條件 | |
技術性能規范
雙向流硬碰硬旋球閥主要零件材料 | |
零部件名稱 | 材料名稱或代號 |
閥體 | 灰鑄鐵、球墨鑄鐵、WCB、碳鋼 |
閥板 | WCB、Q235、不銹鋼 |
閥桿 | 不銹鋼 |
閥座 | WCB、Q235、不銹鋼 |
主要設計制造標準
雙向流硬碰硬旋球閥主要設計制造標準 | ||
標準內容 | 標準號 | 標準名稱 |
法蘭標準 | GB/T9113-2000 | 整體鋼制管法蘭 |
GB/T17241.6-1998 | 整體鑄鐵管法蘭 | |
結構長度標準 | GB/T1221-2005 | 金屬閥門結構長度 |
壓力試驗標準 | GB/T13927-1992 | 通用閥門壓力試驗 |
JB/T9092-1999 | 閥門的試驗檢驗 | |
結構設計標準 | GB/T12237-1989 | 通用閥門法蘭和對焊連接鋼制球閥 |
GB/T12238-1989 | 通用閥門法蘭和對夾連接蝶閥 | |
使用材料標準 | GB/T12226-1989 | 通用閥門灰鑄鐵件技術條件 |
GB/12227-1989 | 通用閥門球墨鑄鐵技術條件 | |
GB/T12229-1989 | 通用閥門碳素鑄件技術條件 | |
GB/T12230-1989 | 通用閥門奧式體鋼鑄件技術條件 | |
主要零件材料
雙向流硬碰硬旋球閥技術性能規范 | ||||||
公稱通徑 | 公稱壓力(MPa) | 試驗壓力(MPa) | 適用溫 度(℃) | 適用 介質 | ||
殼體強度試驗 | 正向密封試驗 | 反向密封試驗 | ||||
DN50～500 | 1.0 | 1.5 | 1.1 | 1.1 | 未注明為80℃以下， 可生產200℃ 以下 | 清水、污水、油品等 |
驅動方式
雙向流硬碰硬旋球閥連接型式 | |
代號 | 4 |
連接型式 | 法蘭 |
電動頭參數表
雙向流硬碰硬旋球閥電動頭參數表 | |||||
閥門公稱通徑 | 電動執行器型號規格 | 最大控制轉距（Nm） | 輸出轉速（r/min） | 電機功率 | 電機堵轉電流（A） |
50 | SMR-10 | 100 | 18 | 0.25 | 7.21 |
65 | SMR-10 | 100 | 18 | 0.25 | 7.21 |
80 | SMR-20 | 200 | 18 | 0.55 | 15.4 |
100 | SMR-20 | 200 | 18 | 0.55 | 15.4 |
125 | SMR-40 | 300 | 18 | 0.75 | 18.34 |
150 | SMR-40 | 450 | 18 | 1.1 | 28.00 |
200 | SMR-60 | 450 | 18 | 1.1 | 28.00 |
250 | SMR-100 | 900 | 18 | 2.2 | 36.75 |
300 | SMR-100 | 900 | 18 | 2.2 | 36.75 |
350 | Z120-18 | 1200 | 18 | 3.0 | 55.30 |
400 | Z250-18 | 2500 | 18 | 5.5 | 84.35 |
450 | Z350-10 | 3500 | 10 | 4.0 | 62.09 |
500 | Z500-10 | 5000 | 10 | 5.5 | 84.35 |
600 | Q600-0.5 | 6000 | 0.5 | 0.75 | 18.34 |
700 | Q800-0.5 | 8000 | 0.5 | 1.1 | 28.00 |
800 | Q1200-0.5 | 12000 | 0.5 | 1.5 | 28.14 |
900 | Q1600-0.5 | 16000 | 0.5 | 2.2 | 36.75 |
1000 | Q2000-0.5 | 20000 | 0.5 | 3.0 | 55.30 |
1200 | Q3000-0.5 | 30000 | 0.5 | 4.0 | 62.09 |
1400 | Q4000-0.5 | 40000 | 0.5 | 4.0 | 62.09 |
1600 | Q6300-0.25 | 63000 | 0.25 | 5.5 | 84.35 |
1800 | Q8000-0.25 | 80000 | 0.25 | 5.5 | 84.35 |
2000 | Q12000-0.125 | 120000 | 0.125 | 5.5 | 84.35 |

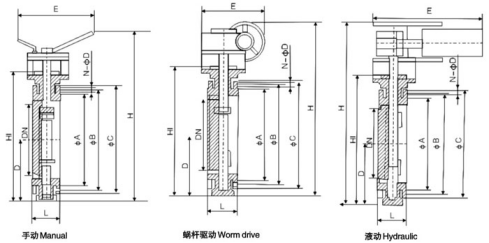

安裝尺寸表
| ||||||||||||||
通徑DN | A | B | C | D | E | H | L | N__Фd | ||||||
手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | 對夾式 | 法蘭式 | 對夾式 | 法蘭式 | |||||
50 | 88 | 110 | 140 | 112 | 200 | 245 | 255 | 350 | 625 | 530 | 43 | 108 | 4-14 | 4-14 |
65 | 108 | 130 | 160 | 115 | 200 | 245 | 255 | 370 | 625 | 530 | 46 | 112 | 4-14 | 4-14 |
80 | 124 | 150 | 190 | 120 | 200 | 245 | 255 | 380 | 645 | 565 | 64 | 114 | 4-18 | 4-18 |
100 | 144 | 170 | 210 | 138 | 200 | 355 | 255 | 420 | 675 | 600 | 64 | 127 | 4-18 | 4-18 |
125 | 174 | 200 | 240 | 164 | 200 | 355 | 255 | 460 | 715 | 640 | 70 | 140 | 4-18 | 8-18 |
150 | 199 | 225 | 265 | 175 | 280 | 355 | 315 | 55 | 800 | 705 | 76 | 140 | 4-18 | 8-18 |
200 | 254 | 280 | 320 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | 89 | 152 | 4-18 | 8-18 |
250 | 309 | 335 | 375 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | 114 | 165 | 4-18 | 12-18 |
300 | 363 | 395 | 440 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | 114 | 178 | 4-22 | 12-22 |
350 | 413 | 445 | 490 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | 127 | 190 | 4-22 | 12-22 |
400 | 463 | 495 | 540 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | 140 | 216 | 4-22 | 16-22 |
450 | 518 | 550 | 595 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | 152 | 222 | 4-22 | 16-22 |
500 | 568 | 600 | 645 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | 152 | 229 | 4-22 | 20-22 |
600 | 667 | 705 | 755 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | 178 | 267 | 4-M24 | 20-26 |
700 | 772 | 810 | 860 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | 229 | 292 | 4-M24 | 24-26 |
800 | 878 | 920 | 975 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | 241 | 318 | 4-M27 | 24-30 |
900 | 978 | 1020 | 1075 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | 241 | 330 | 4-M27 | 24-30 |
1000 | 1078 | 1120 | 1175 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | 300 | - | - | - |
