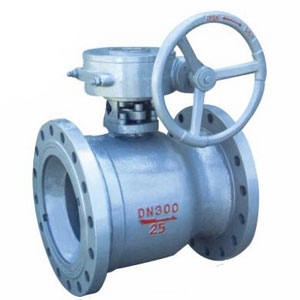

QZ41M高溫球閥
本公司設計QZ41M高溫球閥替代閘閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦 力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。
產品概述
本公司設計QZ41M高溫球閥替代閘閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦 力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，工開牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，高溫球閥替代閘閥廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
性能規范
| 型號 | 公稱壓力 (Mpa) | 試驗壓力(MPa) | 工作溫度 (℃) | 適用介質 | ||
| 強度(水) | 密封(水) | 氣密封 | ||||
| QZ41M-1．O | 1.0 | 1.5 | 1.1 | 0.6 | ≤250 | 蒸汽、氣水、油品、 煤氣、天然氣、氨堿、醋酸銅、氨液 |
| QZ41M-1.6 | 1.6 | 2.4 | 1.8 | ≤300 | ||
| QZ41M-2.5 | 2.5 | 4．O | 2.8 | |||
零件材質
| 零件名稱 | 材料 | |
| QZ41M-1.6 QZ41M-1.0 | QZ41M-2.50 | |
| 閥體 | HT200 | QT450-1O |
| 球體 | 不銹鋼 | |
| 閥桿 | ||
| 密封圈 | 石墨等 | |
| 扳手 | QT450-10 | |
連接尺寸
| DN | L | D | D1 | D2 | b | Z-φd | H | DO |
| 40 | 165 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 180 | 160 | 125 | 100 | 20 | 175 | 300 | |
| 65 | 195 | 180 | 145 | 120 | 195 | |||
80 | 210 | 195 | 160 | 135 | 22 | 225 | 320 | |
| 100 | 230 | 215 | 180 | 155 | 8-18 | 250 | ||
| 125 | 255 | 245 | 210 | 185 | 24 | 270 | 360 | |
| 150 | 280 | 280 | 240 | 210 | 8-23 | 290 | ||
| 200 | 330 | 335 | 295 | 265 | 26 | 320 | 450 |
| DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
| 40 | 240 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 250 | 160 | 125 | 100 | 20 | 175 | 300 | |
| 65 | 265 | 180 | 145 | 120 | 195 | |||
| 80 | 280 | 195 | 160 | 135 | 22 | 225 | 320 | |
| 100 | 300 | 215 | 180 | 155 | 24 | 8-18 | 250 | |
| 125 | 325 | 245 | 210 | 185 | 26 | 270 | 360 | |
| 150 | 350 | 280 | 240 | 210 | 28 | 8-23 | 290 | |
| 200 | 400 | 335 | 295 | 265 | 30 | 12-23 | 320 | 450 |
| DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
| 40 | 240 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 250 | 160 | 125 | 100 | 20 | 175 | ||
| 65 | 265 | 180 | 145 | 120 | 24 | 8-18 | 195 | 300 |
| 80 | 280 | 195 | 160 | 135 | 26 | 225 | 320 | |
| 100 | 300 | 230 | 190 | 160 | 30 | 8-23 | 250 | |
| 125 | 325 | 270 | 220 | 188 | 32 | 8-25 | 270 | 360 |
| 150 | 350 | 300 | 250 | 218 | 290 | |||
| 200 | 400 | 360 | 310 | 278 | 36 | 12-25 | 320 | 450 |
